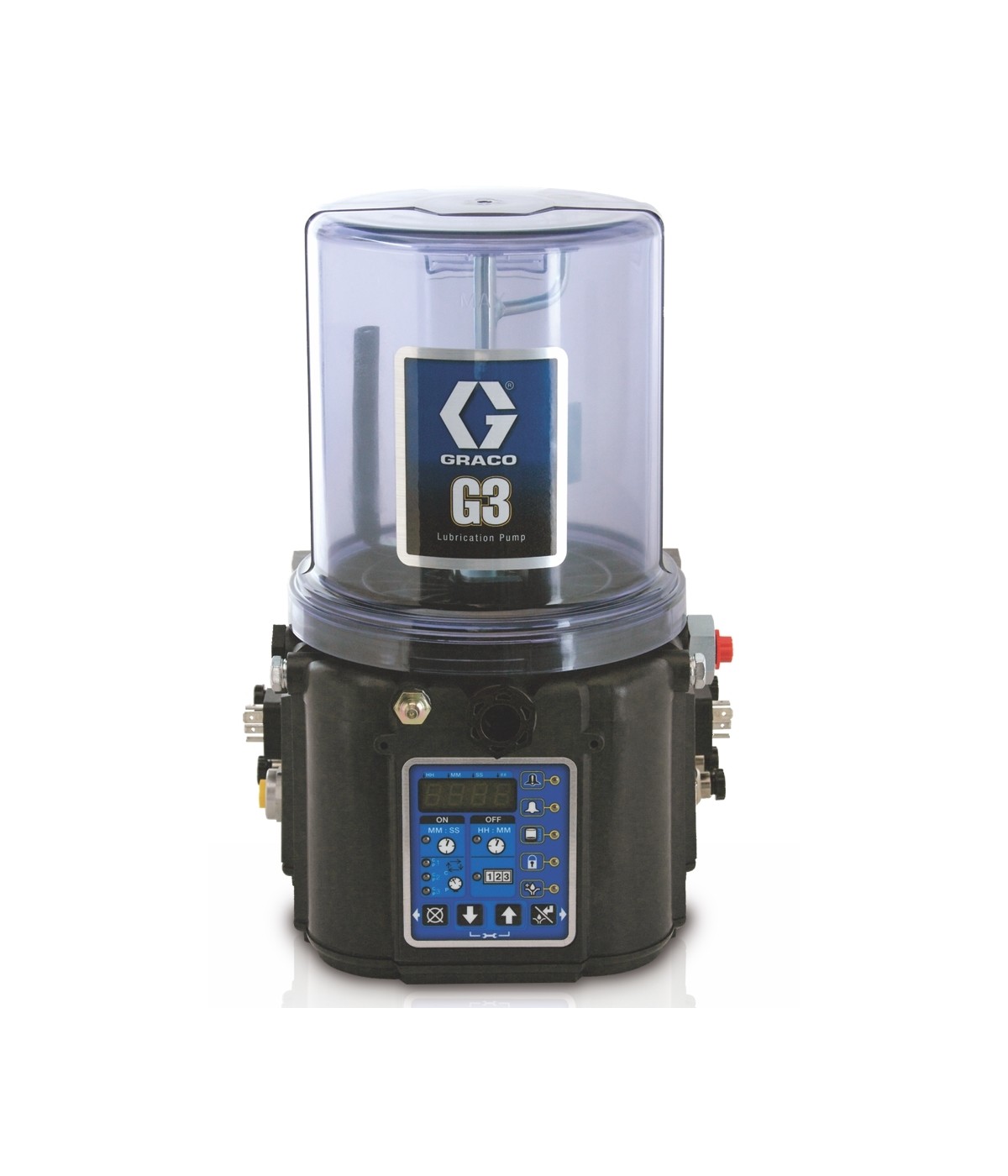

G3 MAX PUMP,G-24MX-160L05-U0CV0100 - 96G169 - Graco

Name: G3 MAX PUMP,G-24MX-160L05-U0CV0100 - 96G169 - Graco
Brand: Graco
SKU: 96G169

Producto auténtico de GRACO, con la referencia 96G169 y la descripción BOMBA DE LUBRICACIÓN CON GRASA G3? MAX, 24 VCC, 16 LITROS, NIVEL BAJO CON CONTROLADOR, CPC DE 5 PINES, USB, VÁLVULA DE VENTILACIÓN y 1 SENSOR, actualmente presente en nuestro catálogo y distribuido por el Servicio Oficial de GRACO.

Referencia 96G169 Marca Graco UPC 633955600904

SOLICITAR INFORMACIÓN

Prolongue la durabilidad de su maquinaria, disminuya los costos operativos y eleve la productividad con una Graco G3. El diseño versátil de la G3 Max opera con sistemas basados en inyectores y de tipo progresivo. Se trata de una bomba eficiente diseñada para operar en diversas industrias y aplicaciones. Incluye un elemento estándar de bomba ajustable, junto con capacidad para incorporar hasta dos adicionales. Es la última novedad en flexibilidad para brindar un servicio personalizado y de alto valor en su uso.

Controlador integrado con temporizador para encender y apagar la bomba.
Indicador de bajo nivel que alerta y emite una señal de alarma de apagado.
Opción de iniciar manualmente el ciclo de lubricación (con opción remota también disponible).
La protección con contraseña asegura las configuraciones.
La función de prelubricación puede iniciar el ciclo de lubricación.
Capacidad para procesar hasta tres cambios de presión o ciclos para garantizar ciclos de lubricación adecuados.
Combina cambios de ciclo y presión para ofrecer instalaciones y retroalimentación personalizadas.
Entrada de conteo de la máquina: ideal para equipos utilizados de manera intermitente.
Indicación de errores a través de alarmas externas.
Sistema de gestión de datos (DMS) opcional: trabaje de manera más eficiente e inteligente con el exclusivo sistema DMS de Graco. Analyse el funcionamiento de su sistema de lubricación y su eficacia. Registra el historial, ofrece protección de datos y permite la carga o descarga de información a través de una simple unidad de memoria USB.

Especificaciones

Altura total (cm)	69.9
Altura total (mm)	699
Ancho total (cm)	23.5
Ancho total (mm)	235
Aplicación	Vehículos de transporte por carretera, Equipo todoterreno
Capacidad de conmutación máxima inductiva del relé de alarma	25 VA;30 W
Capacidad de conmutación máxima resistiva del relé de alarma	50 VA;60 W
Carga inductiva mínima permitida del relé de alarma	10 ?A;10m VDC
Carga nominal inductiva del relé de alarma (A)	1
Carga nominal resistiva del relé de alarma (A)	2
Carga resistiva mínima permitida del relé de alarma	10 µA;10m VDC
Clasificación IP	IP69K
Clasificación de contacto de nivel bajo (W)	10
Clasificación de interruptor de nivel bajo (V CC)	200
Corriente de apagado máxima de entrada (mA)	1.5
Corriente de carga de entrada (mA a 24 V CC)	22
Corriente de conmutación de nivel bajo (A)	0.5
Corriente de funcionamiento máxima de la válvula de ventilación (A)	2
Corriente de funcionamiento máxima inductiva del relé de alarma (A)	1.5
Corriente de funcionamiento máxima resistiva del relé de alarma (A)	3
Corriente de transporte de nivel bajo (A)	1.2
Dispositivo de medición compatible	Serie progresiva, Línea simple paralela
Grado máximo de NLGI	#2
Género de rosca de la salida de fluido	Hembra
Impedancia de entrada	1.1
Incluye	Válvula de ventilación, brazo limpiador
Material compatible	Grasa
Material húmedo	Nailon, Trogamid T5004-060, Acero galvanizado, Acero al carbono, Aleación de acero, Acero inoxidable, Caucho nitrílico, Bronce, Alnico niquelado, Acetal químicamente lubricado, Aluminio, PTFE, Grilamid
Modelo	G3
Número de elementos de bomba	Hasta 3
Número de entradas de sensor	3, 1
Número de entradas de sensor de presión y ciclo	3
Número de entradas de sensor de recuento de máquina	1
Opciones de control	Máx
Para usar con	Sistemas basados en inyectores, sistemas progresivos en serie
Peso (kg)	6
Potencia de funcionamiento máxima de la válvula de ventilación (W)	48
Presión de trabajo máxima (MPa)	35.1
Presión de trabajo máxima (bar)	351.6
Presión de trabajo máxima (kPa)	35160
Presión de trabajo máxima (psi)	5100
Presión máxima de entrada de llenado (bar)	344.7
Presión máxima de entrada de llenado (kPa)	34470
Presión máxima de entrada de llenado (psi)	5000
Profundidad total (cm)	25.4
Profundidad total (mm)	254
Ratio de ciclos de entrada (Hz)	8
Serie	Max
Tamaño de la salida de fluido (in)	0,25
Tamaño de la salida de fluido (mm)	6.3500
Tamaño del depósito (l)	16
Tiempo de respuesta de entrada (ms)	60
Tiempo máximo de funcionamiento (min)	30
Tipo	Bomba de pistón eléctrica
Tipo de alimentación	Eléctrico
Tipo de conexión de alimentación	CPC de 5 cables
Tipo de interruptor requerido para entrada	Normalmente abierto
Tipo de rosca de la salida de fluido	NPSF
Voltaje (V CC)	24
Voltaje (V)	24 VDC
Voltaje de funcionamiento máximo inductivo del relé de alarma (V CC)	220
Voltaje de salida de la válvula de ventilación (V CC)	24
Voltaje del sensor de entrada (V CC)	24
Voltaje máximo (V CC)	32
Voltaje mínimo (V CC)	18
Voltaje residual máximo de entrada (V)	4

Especificaciones operativas

Producto UPC	633955600904
Division	LED
Price Block	128
Country of Origin	US
Unidad de medida	EA
Altura	30 CM
Longitud	47 CM
Anchura	30 CM
Volumen	.042 M3
Shipping Weight	10.65 KG

Especificaciones técnicas

Fluid Outlet Size (mm)	6.3500
Fluid Outlet Thread Gender	Hembra
For Use With	Sistemas basados en inyectores, sistemas progresivos en serie
Includes	Válvula de ventilación, brazo limpiador
Maximum NLGI Grade	#2
Maximum Working Pressure (bar)	351.6
Maximum Working Pressure (kPa)	35160
Maximum Working Pressure (psi)	5100
Model	G3
Reservoir Size (gal)	4.23
Series	Max
Voltage (V dc)	24
Alarm Relay Inductive Maximum Operating Current (A)	1.5
Alarm Relay Inductive Maximum Operating Voltage (VDC)	220
Alarm Relay Inductive Maximum Switching Capacity	25 VA;30 W
Alarm Relay Inductive Minimum Permissible Load	10 ?A;10m VDC
Alarm Relay Inductive Rated Load (A)	1
Alarm Relay Resistive Maximum Operating Current (A)	3
Alarm Relay Resistive Maximum Switching Capacity	50 VA;60 W
Alarm Relay Resistive Minimum Permissible Load	10 µA;10m VDC
Alarm Relay Resistive Rated Load (A)	2
Control Options	Máx
Input Cycle Rate (Hz)	8
Input Impedance	1.1
Input Load Current (mA @ 24 VDC)	22
Input Maximum Off Current (mA)	1.5
Input Maximum Residual Voltage (V)	4
Input Required Switch Type	Normalmente abierto
Input Response Time (ms)	60
Input Sensor Voltage (VDC)	24
IP Rating	IP69K
Low Level Carry Current (A)	1.2
Low Level Contact Rating (W)	10
Low Level Switch Rating (VDC)	200
Low Level Switching Current (A)	0.5
Maximum Fill Inlet Pressure (bar)	344.7
Maximum Fill Inlet Pressure (kPa)	34470
Maximum Fill Inlet Pressure (psi)	5000
Maximum Run Time (min)	30
Maximum Voltage (V dc)	32
Minimum Voltage (V dc)	18
Number of Machine Count Sensor Inputs	1
Number of Pressure and Cycle Sensor Inputs	3
Number of Pump Elements	Hasta 3
Number of Sensor Inputs	3, 1
Overall Depth (cm)	25.4
Overall Depth (in)	10
Overall Depth (mm)	254
Overall Height (cm)	69.9
Overall Height (in)	27.5
Overall Height (mm)	699
Overall Width (cm)	23.5
Overall Width (in)	9.25
Overall Width (mm)	235
Pump Output with 0 Spacers (cu in/min)	0.25
Pump Output with 2 Spacers (cu in/min)	0.12
Vent Valve Maximum Operating Current (A)	2
Vent Valve Maximum Operating Power (W)	48
Vent Valve Output Voltage (VDC)	24
Weight (kg)	6
Maximum Working Pressure (MPa)	35.1
cellular_connectivity	No
